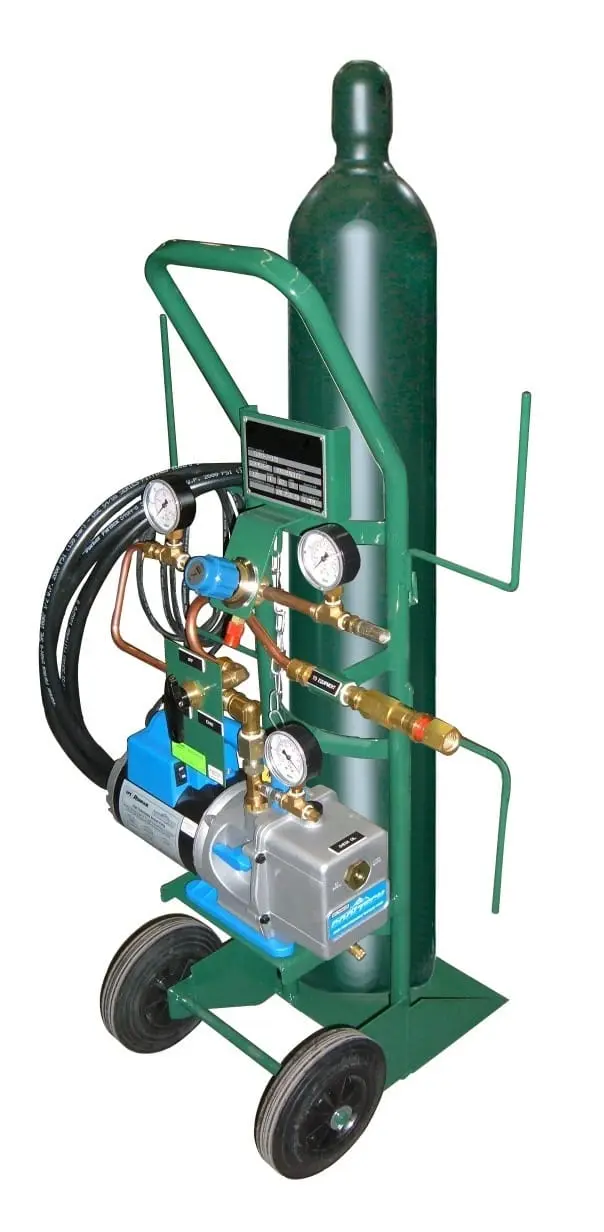

Carro ligero y resistente para evacuar y rellenar equipos de SF6 en campo
El ARFU-2 evacúa el aire y la humedad de compartimentos de aparamenta e interruptores y, a continuación, permite su llenado regulado con botellas estándar de SF6, todo ello desde un único carro portátil.
Ventajas
Dos operaciones, un solo carro
El ARFU-2 reúne en un mismo equipo la evacuación previa del aire y la humedad, y el llenado regulado posterior, evitando desplazar dos unidades distintas al lugar de trabajo.
Manejo con una sola válvula
Una válvula de bola de tres vías conmuta entre evacuación y llenado sin necesidad de recablear mangueras, simplificando la operación en campo.
Bomba de vacío de alta capacidad
La bomba de vacío, montada de forma permanente en el carro, alcanza una presión de sellado inferior a 0,03 mbar, dejando el compartimento listo para el llenado.
Llenado regulado y controlado
El llenado se ajusta por el propio usuario a través de un manorreductor, con un manómetro de vacío integrado que permite seguir cada etapa del proceso.
Pensado para el trabajo en subestaciones
El bastidor, ligero pero resistente, monta ruedas de gran diámetro que facilitan el desplazamiento sobre grava o superficies irregulares.
Aplicaciones
- Evacuación del aire y la humedad antes del llenado de equipos de SF6.
- Llenado regulado de aparamenta y compartimentos de interruptores con SF6.
- Puesta en servicio y mantenimiento en campo de equipos aislados en gas.
- Seguimiento del vacío y de la presión de llenado con indicadores integrados.
Acerca del producto

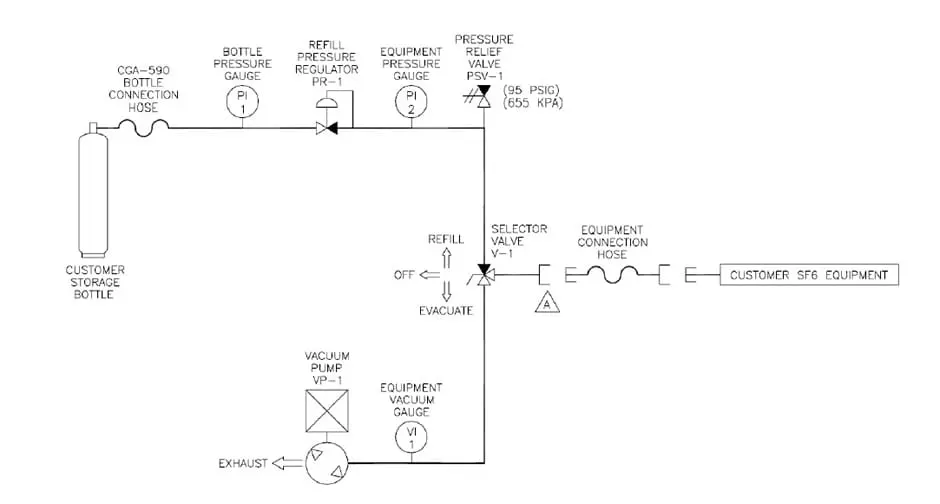

El proceso se desarrolla en dos fases enlazadas por la misma válvula de tres vías: primero se evacúa el compartimento con la bomba de vacío hasta dejarlo libre de aire y humedad, hasta una presión de sellado inferior a 0,03 mbar; a continuación, la misma válvula conecta la botella de SF6 al equipo a través del manorreductor, que regula la presión de llenado mientras el manómetro de vacío permite seguir el proceso.
El carro se alimenta a 120 V o 220 V monofásica y se suministra con mangueras de 3 m y cable de alimentación. Accesorios disponibles: tensiones de alimentación especiales bajo pedido y mangueras de mayor longitud para instalaciones de difícil acceso.
Especificaciones técnicas
| Bomba de vacío | 10 CFM (17 m³/h) |
| Vacío de sellado | Inferior a 0,03 mbar |
| Válvula | De bola, de tres vías, evacuación/llenado |
| Llenado | Regulado por el usuario mediante manorreductor |
| Alimentación | 120 V CA, 60 Hz / 220 V CA, 50/60 Hz, monofásica |
| Dimensiones (Al × An × F) | 1500 × 600 × 400 mm |
| Peso | 31 kg |
| Mangueras | 3 m, incluidas con cable de alimentación |
Preguntas frecuentes
¿Qué dos operaciones realiza el ARFU-2?
Evacúa el aire y la humedad del compartimento antes del llenado, y después regula el llenado de SF6 desde botellas estándar.
¿Cómo se cambia entre evacuación y llenado?
Con una sola válvula de bola de tres vías, sin necesidad de recablear mangueras.
¿Qué vacío alcanza antes del llenado?
La bomba de vacío alcanza una presión de sellado inferior a 0,03 mbar.
¿Es apto para el trabajo en subestaciones con terreno irregular?
Sí. Su bastidor ligero y resistente monta ruedas de gran diámetro pensadas para grava y superficies irregulares.
¿Quién regula la presión de llenado?
El propio usuario, a través de un manorreductor, con el manómetro de vacío integrado como referencia.
